Zváranie v ochrannej atmosfére aktívnych alebo inertných plynov patrí medzi najrozšírenejšie metódy tavného zvárania kovov. Pri nelegovaných a nízkolegovaných oceliach dominuje proces MAG (Metal Active Gas), pri hliníku a neželezných kovoch zase MIG (Metal Inert Gas). Správna voľba ochranného plynu – respektíve jeho zmesi – má zásadný vplyv na stabilitu oblúka, prenos kovu, hĺbku závaru, množstvo rozstreku aj výsledný vzhľad zvaru.
V praxi sa najčastejšie používajú zmesi argónu (Ar) s oxidom uhličitým (CO₂) a prípadne s malým prídavkom kyslíka (O₂). Každá zložka plní špecifickú funkciu a ich vzájomný pomer určuje charakter zváracieho procesu.
Najčastejšie zmesi ochranných plynov
1. Ar/CO₂ – 82/18
Jedna z najbežnejších zmesí pre konštrukčné ocele.
-
82 % Ar zabezpečuje stabilný oblúk a nižší rozstrek.
-
18 % CO₂ podporuje hlbšiu penetráciu a dobrú zmáčavosť.
Táto zmes je univerzálna, vhodná pre ručné aj mechanizované MAG zváranie v krátkom aj sprchovom prenose. Poskytuje vyvážený pomer medzi kvalitou zvaru a nákladmi.
2. Ar/CO₂ – 92/8
Zmes s nižším obsahom CO₂.
-
Nižšia oxidácia zvarového kúpeľa
-
Menej rozstreku
-
Lepšia kontrola zvarovej húsenice
Používa sa najmä pri zváraní tenších plechov, v pulznom režime alebo tam, kde sa kladie dôraz na estetiku zvaru.
3. Ar/O₂ – 98/2
Zmes s malým prídavkom kyslíka (1–3 %).
-
Veľmi stabilný oblúk
-
Hladký povrch zvaru
-
Minimálny rozstrek
Používa sa predovšetkým pri zváraní nízkolegovaných a vysokopevných ocelí v režime sprchového prenosu. O₂ zlepšuje zmáčavosť zvarového kúpeľa bez výrazného zvýšenia oxidácie.
4. 100 % CO₂
Čistý oxid uhličitý je ekonomicky najvýhodnejšia varianta.
-
Výrazne hlboký závar
-
Vyšší rozstrek
-
Tvrdší oblúk
Vhodný pre hrubostenné konštrukcie, kde je prioritou penetrácia a nízke náklady, nie estetika.
Vplyv zmesi na rozstrek, penetráciu a vzhľad zvaru
Rozstrek
Obsah CO₂ priamo ovplyvňuje stabilitu oblúka a prenos kovu. Vyšší podiel CO₂ zvyšuje turbulentný prenos kvapiek a tým aj množstvo rozstreku. Zmesi s vyšším obsahom argónu (nad 90 %) umožňujú prechod do sprchového alebo pulzného prenosu, čo rozstrek minimalizuje.
Penetrácia (závar)
CO₂ podporuje hlbší prienik vďaka vyššej tepelnej energii oblúka. Zmesi 82/18 alebo čisté CO₂ poskytujú hlbší závar než zmesi s 2–8 % aktívnej zložky. Pri tenkostenných materiáloch môže byť vyššia penetrácia nežiaduca a viesť k prepáleniu.
Vzhľad zvaru
Argón zabezpečuje pokojnejší zvarový kúpeľ a hladšiu húsenicu. Prídavok malého množstva O₂ zlepšuje zmáčavosť hrán a rovnomernosť prechodu zvaru do základného materiálu. Zmesi s vyšším podielom CO₂ môžu vytvárať hrubší povrch a viac okují.
Ekonomické hľadisko
Z ekonomického pohľadu je potrebné hodnotiť nielen cenu plynu za m³, ale aj:
-
množstvo rozstreku a následné čistenie,
-
produktivitu zvárania,
-
spotrebu prídavného materiálu,
-
čas na opravy chýb.
Čisté CO₂ je najlacnejšie, avšak vyšší rozstrek znamená dodatočné náklady na brúsenie a čistenie. Zmesi s vyšším obsahom argónu sú drahšie, ale znižujú následné operácie a zvyšujú efektivitu pri mechanizovanom alebo robotickom zváraní.
V automatizovanej výrobe býva ekonomicky výhodnejšia zmes s vyšším podielom argónu, pretože stabilný oblúk minimalizuje prerušenia procesu.
Odporúčania pre konštrukčné vs. tenkostenné diely
Konštrukčné a hrubostenné diely
-
Odporúčaná zmes: 82/18 alebo čisté CO₂
-
Režim: krátky oblúk alebo sprchový prenos
-
Cieľ: hlboká penetrácia a mechanická pevnosť
Vhodné pre oceľové rámy, nosníky, stavebné konštrukcie alebo tlakové nádoby.
Tenkostenné diely
-
Odporúčaná zmes: 92/8 alebo 98/2
-
Režim: pulzný MAG
-
Cieľ: kontrola tepelného príkonu a minimalizácia deformácií
Používa sa pri výrobe karosérií, ľahkých konštrukcií alebo presných zvarencov z tenkých plechov.
Voľba ideálnej zmesi Ar/CO₂/O₂ závisí od typu materiálu, hrúbky, požadovanej kvality zvaru aj ekonomických požiadaviek výroby. Vyšší obsah CO₂ podporuje penetráciu a znižuje náklady na plyn, zatiaľ čo vyšší obsah argónu zlepšuje stabilitu oblúka, znižuje rozstrek a zvyšuje kvalitu povrchu zvaru.
Pri modernom MAG zváraní, najmä v pulznom režime a pri robotizácii, sa čoraz častejšie používajú zmesi s vyšším podielom argónu a malým množstvom aktívnej zložky, ktoré umožňujú presné riadenie zváracieho procesu.

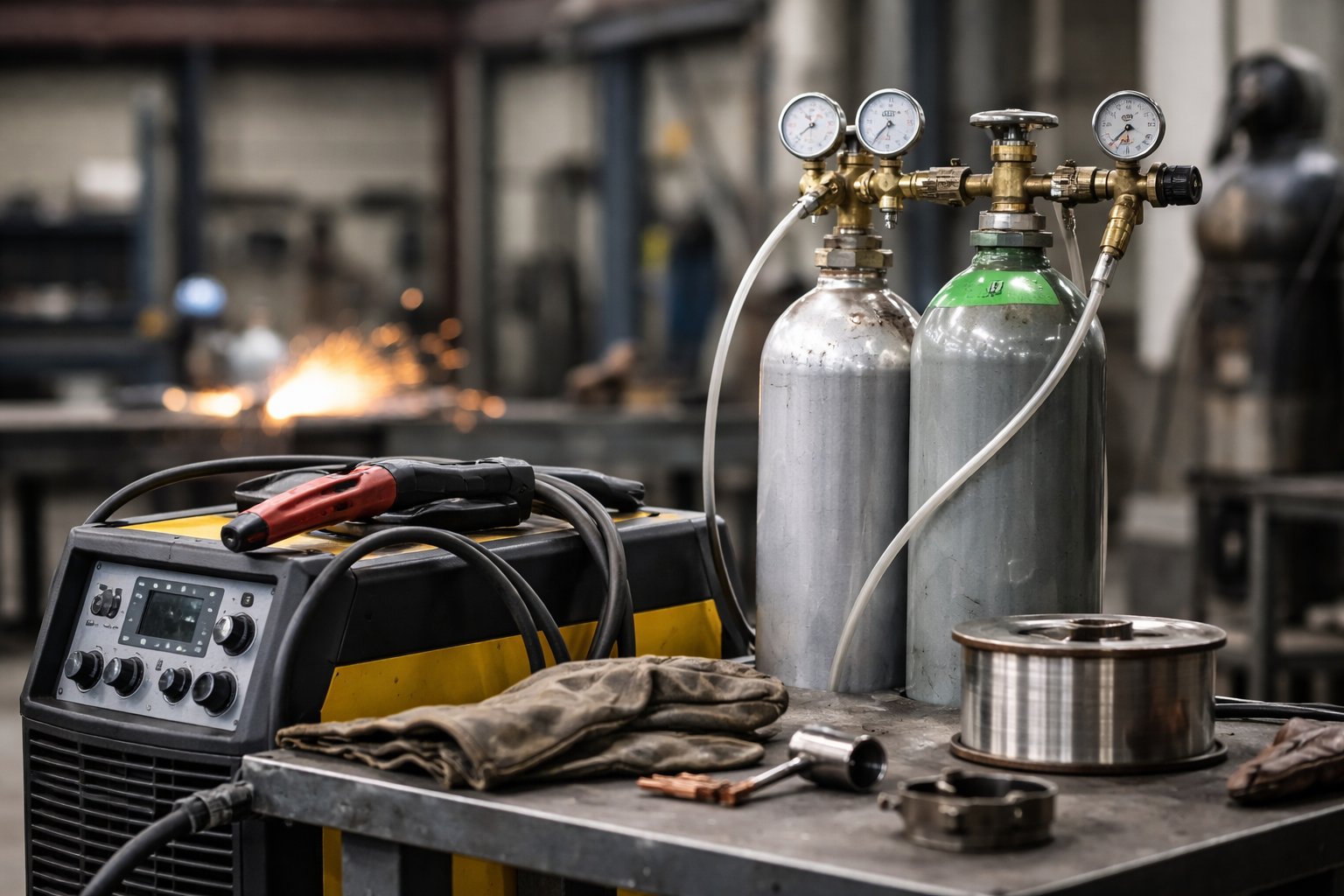

Ilustračný obrázok bol generovaný pomocou nástroja ChatGPT (OpenAI). Obrázok slúži len na vizuálnu ilustráciu a nemusí zobrazovať skutočný produkt.</p
