Moderné zváracie pracoviská dnes bežne kombinujú výkonové zdroje pre MIG/MAG, TIG, obalenú elektródu (MMA) alebo plazmové a laserové zváranie s citlivou elektronikou – CNC strojmi, robotickými pracoviskami, meracou technikou, PLC systémami alebo počítačovými sieťami. S rastúcou mierou automatizácie tak nadobúda na význame téma elektromagnetickej kompatibility (EMC).
Nevhodne riešené uzemnenie, dlhé káble alebo neodborná inštalácia zdrojov môžu spôsobiť nestabilitu oblúka, poruchy riadiacich systémov, výpadky komunikácie alebo dokonca poškodenie elektronických komponentov.
Čo je elektromagnetická kompatibilita (EMC)
Elektromagnetická kompatibilita je schopnosť elektrického zariadenia pracovať správne vo svojom elektromagnetickom prostredí bez toho, aby samo vytváralo neprijateľné rušenie iných zariadení.
Zváracie zdroje – najmä invertorové – sú z princípu silnými zdrojmi elektromagnetického rušenia. Pri zváraní vznikajú:
- prudké zmeny prúdu a napätia,
- vysokofrekvenčné zložky (napr. HF zapaľovanie pri TIG),
- rýchle spínanie výkonových polovodičov,
- elektromagnetické pole okolo zváracích káblov.
Procesy ako pulzný MIG/MAG alebo TIG s vysokofrekvenčným zapaľovaním oblúka generujú široké spektrum elektromagnetických emisií. Tie sa môžu šíriť:
- Vedením (konduktívne) – po napájacej sieti alebo ochrannom vodiči.
- Vyžarovaním (radiáciou) – do okolitého priestoru.
- Indukciou – do blízkych káblových trás.
Normy pre zváracie zariadenia stanovujú limity emisií aj požiadavky na odolnosť voči rušeniu. V praxi však rozhoduje predovšetkým správna inštalácia zariadenia na konkrétnom pracovisku.
Správne uzemnenie ako základ prevencie
Najčastejšou príčinou problémov s EMC v dielňach býva nesprávne uzemnenie alebo nevhodné prúdové slučky.
1. Ochranný vodič a pripojenie zdroja
Zvárací zdroj musí byť pripojený k napájacej sieti s funkčným ochranným vodičom (PE). Prerušenie alebo poddimenzovanie ochranného vodiča môže viesť nielen k bezpečnostnému riziku, ale aj k vyššej úrovni rušenia.
2. Uzemnenie zváraného dielu
Uzemňovacia svorka (spätný vodič) má byť:
- pripojená čo najbližšie k miestu zvárania,
- na čistom, vodivom povrchu,
- s dostatočným kontaktom.
Dlhá prúdová slučka medzi horákom a uzemňovacou svorkou zvyšuje indukované napätie a elektromagnetické pole. Pri robotických pracoviskách je potrebné zabrániť prechodu zváracieho prúdu cez ložiská, lineárne vedenia alebo konštrukčné časti strojov.
3. Vyrovnanie potenciálov
Vo väčších prevádzkach je vhodné riešiť centrálny systém vyrovnania potenciálov. Kovové konštrukcie, stoly, prípravky a rámy strojov by mali byť vodivo prepojené, aby sa zabránilo vzniku bludných prúdov.
Vplyv dlhých káblov na úroveň rušenia
Dĺžka a usporiadanie káblov má zásadný vplyv na elektromagnetické pole v okolí pracoviska.
Zváracie káble
- Čím dlhší kábel, tým väčšia indukčnosť a vyššie vyžarovanie.
- Odporúča sa používať čo najkratšiu možnú dĺžku.
- Kábel horáka a spätný kábel by mali byť vedené tesne pri sebe (minimalizácia slučky).
Oddelené a vzdialené vedenie týchto káblov zvyšuje veľkosť magnetického poľa a možnosť indukcie rušenia do ďalších vedení.
Napájacie a dátové káble
Napájacie káble zváracích zdrojov by nemali byť vedené súbežne s:
- dátovými káblami (Ethernet, Profibus, Profinet),
- káblami snímačov a analógových signálov,
- vedením meracej techniky.
Ak sa križujú, mali by sa križovať pod pravým uhlom. V citlivých aplikáciách sa používajú tienené káble a oddelené káblové trasy.
Špecifické riziká pri moderných technológiách
TIG s HF zapaľovaním
Vysokofrekvenčné zapaľovanie oblúka je významným zdrojom rušenia. Na pracoviskách s citlivou elektronikou je vhodné:
- minimalizovať dĺžku káblov,
- zabezpečiť kvalitné uzemnenie,
- zvážiť použitie lift-arc zapaľovania namiesto HF tam, kde je to technologicky možné.
Pulzný MIG/MAG
Pulzný režim pracuje s rýchlymi zmenami prúdu. Nekvalitné uzemnenie alebo dlhé káble môžu viesť k nestabilite komunikácie robotov alebo senzoriky.
Laserové a hybridné zváranie
V kombinácii s výkonnými zdrojmi a riadením CNC je EMC otázkou systémového riešenia celej linky – od rozvádzačov až po konštrukciu rámov.
Odporúčania pre dielne a prevádzky
- Inštaláciu zváracej techniky zverte kvalifikovanému elektrotechnikovi.
- Používajte zdroje spĺňajúce platné EMC normy.
- Minimalizujte dĺžku zváracích káblov a zmenšujte prúdové slučky.
- Oddeľujte výkonové a dátové trasy.
- Pravidelne kontrolujte stav uzemnenia a kontaktných spojov.
- Pri problémoch merajte rušenie systematicky – často je príčinou kombinácia viacerých faktorov.
- Pri robotických pracoviskách riešte EMC už vo fáze projektu, nie až po inštalácii.
Elektromagnetická kompatibilita pri zváraní nie je iba otázkou splnenia normy, ale predovšetkým správnej praxe v dielni. Výkonné invertorové zdroje, pulzné režimy, HF zapaľovanie alebo automatizované pracoviská zvyšujú nároky na inštaláciu.
Správne uzemnenie, minimalizácia dĺžky káblov a systematický prístup k vedeniu výkonových a dátových trás sú kľúčom k bezproblémovej prevádzke. V prostredí modernej výroby, kde sa zváranie prelína s elektronikou a digitalizáciou, je EMC neoddeliteľnou súčasťou technologickej kvality.

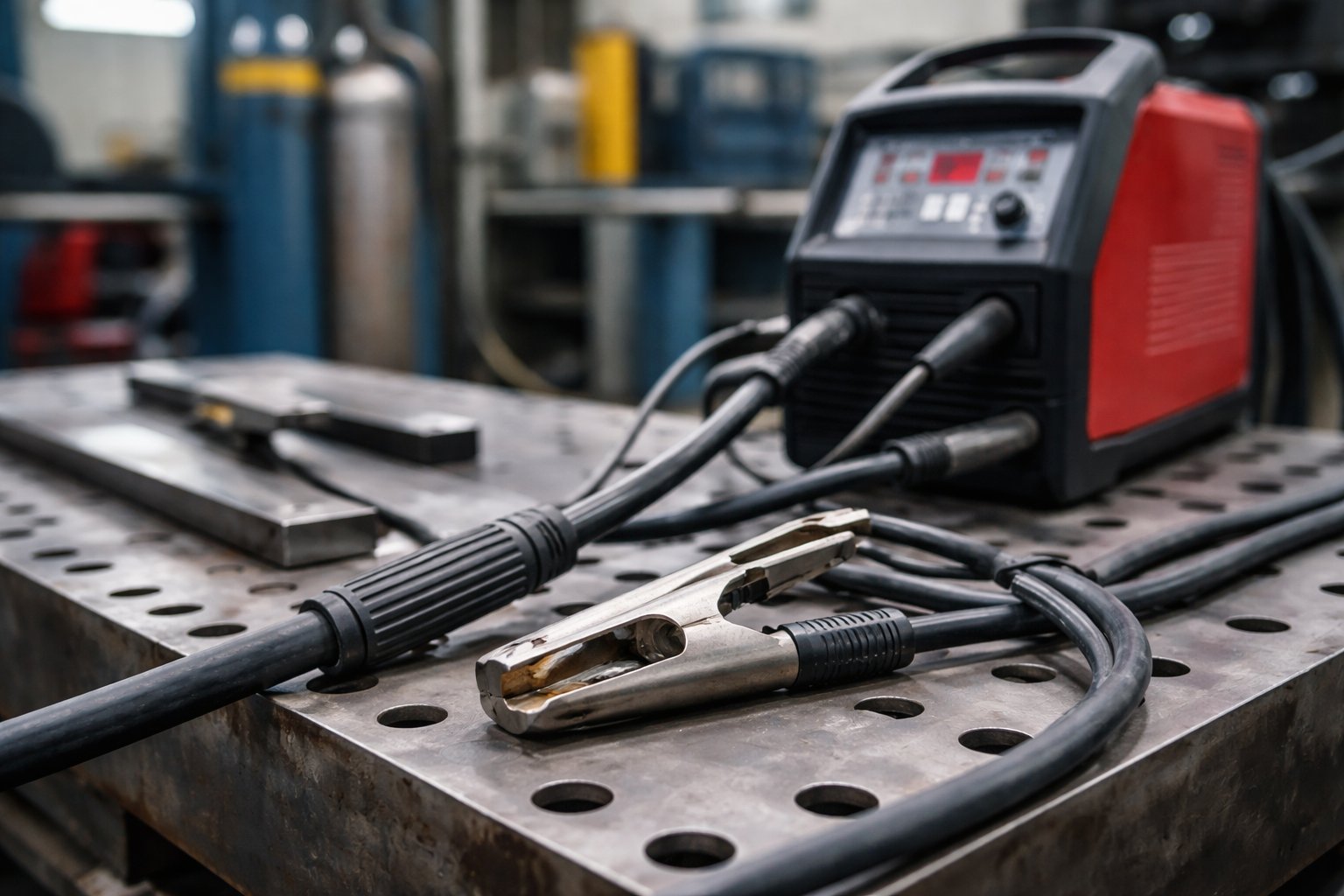

Ilustračný obrázok bol vygenerovaný pomocou nástroja ChatGPT (OpenAI). Obrázok slúži iba na vizuálnu ilustráciu a nemusí zobrazovať skutočný produkt.
