Dĺžka oblúka patrí medzi kľúčové parametre, ktoré zásadne ovplyvňujú stabilitu zváracieho procesu, tvar zvarovej húsenice aj výsledné mechanické vlastnosti spoja. Napriek tomu, že ide o zdanlivo jednoduchý faktor, jeho nesprávne nastavenie môže viesť k celému radu chýb – od nadmerného rozstreku až po nedostatočný prievar. Správna kontrola dĺžky oblúka je preto jedným zo základných predpokladov kvalitného zvárania metódami MIG/MAG aj TIG.
Krátky vs. dlhý oblúk
Dĺžka oblúka je v praxi určená vzdialenosťou medzi koncom elektródy (resp. drôtu) a zváraným materiálom. Pri metódach ako MIG/MAG je nepriamo riadená predovšetkým napätím oblúka, zatiaľ čo pri TIG zváraní ju zvárač reguluje ručne.
Krátky oblúk sa vyznačuje menšou vzdialenosťou medzi elektródou a zvarovou kúpeľou. Výsledkom je nižšie napätie, koncentrovanejší oblúk a stabilnejší prenos kovu (najmä v skrate pri MIG/MAG). Tento režim je vhodný na zváranie tenkostenných materiálov, kde je potrebné minimalizovať tepelný príkon.
Naopak dlhý oblúk znamená väčšiu vzdialenosť, vyššie napätie a širší rozptyl energie. Oblúk je menej stabilný, má tendenciu k rozkmitaniu a produkuje viac rozstreku. Tento stav často vzniká pri nesprávnom nastavení parametrov alebo zlej technike vedenia horáka.
Stabilita oblúka a rozstrek
Stabilita oblúka je zásadná pre plynulý prenos prídavného materiálu a rovnomerný vzhľad zvaru. Pri krátkom oblúku dochádza k pravidelnému a kontrolovanému prenosu kvapiek, čo minimalizuje vznik rozstreku a zabezpečuje hladký zvar.
Naopak dlhý oblúk zvyšuje kolísanie oblúka a vedie k nepravidelnému odtrhávaniu kvapiek kovu. To sa prejavuje:
- zvýšeným rozstrekom,
- horšou ochranou zvarovej kúpele plynom,
- väčším množstvom oxidácie.
Najmä pri MIG/MAG zváraní v aktívnych plynoch (napr. CO₂ alebo zmesi Ar/CO₂) je dĺžka oblúka priamo spojená s kvalitou prenosu kovu. V režimoch ako sprchový prenos alebo pulzné MIG/MAG je správna dĺžka oblúka nevyhnutná pre stabilný proces.
Vplyv na penetráciu (prievar)
Dĺžka oblúka má priamy vplyv na hĺbku prievaru. Krátky oblúk koncentruje energiu do menšej oblasti, čo vedie k hlbšej a užšej penetrácii. To je žiaduce najmä pri konštrukčných zvaroch, kde je kľúčová pevnosť spoja.
Naopak dlhý oblúk rozptyľuje teplo na väčšiu plochu. Výsledkom je:
- plytší prievar,
- širšia zvarová húsenica,
- vyššie riziko nedostatočného prevarenia koreňa.
Príliš dlhý oblúk tak môže spôsobiť kritické chyby zvaru, ktoré nie sú vždy viditeľné na prvý pohľad, ale zásadne ovplyvňujú pevnosť spoja.
Praktické nastavenie pri MIG/MAG a TIG
MIG/MAG zváranie
Pri metóde MIG/MAG je dĺžka oblúka úzko spojená s nastavením napätia:
- nižšie napätie → kratší oblúk → stabilnejší zvar, menší rozstrek,
- vyššie napätie → dlhší oblúk → širšia húsenica, viac rozstreku.
Optimálne nastavenie závisí od priemeru drôtu, typu ochranného plynu a zváraného materiálu. Moderné invertorové zváračky často umožňujú synergické riadenie, ktoré automaticky ladí napätie a posuv drôtu. Aj v tomto prípade je však potrebná korekcia podľa reálnych podmienok.
Dôležitú úlohu zohráva aj výlet drôtu (stick-out). Príliš veľký výlet predlžuje oblúk a znižuje jeho stabilitu.
TIG zváranie
Pri TIG metóde zvárač reguluje dĺžku oblúka priamo vzdialenosťou wolfrámovej elektródy od materiálu. Odporúča sa:
- udržiavať čo najkratší stabilný oblúk,
- typicky v rozsahu priemeru elektródy (napr. 1–3 mm).
Krátky oblúk zabezpečuje:
- presnú kontrolu zvarovej kúpele,
- minimálnu oxidáciu,
- kvalitný vzhľad zvaru.
Dlhý oblúk pri TIG vedie k rozšíreniu oblúka, horšej ochrane plynom a riziku kontaminácie zvaru.
Dĺžka oblúka je jedným z najdôležitejších parametrov ovplyvňujúcich kvalitu zvaru. Krátky oblúk prináša vyššiu stabilitu, menší rozstrek a lepšiu penetráciu, zatiaľ čo dlhý oblúk vedie k zhoršeniu kvality, vyššej oxidácii a riziku chýb. Správne nastavenie vyžaduje kombináciu technických znalostí, správne zvolených parametrov a praktických skúseností zvárača.

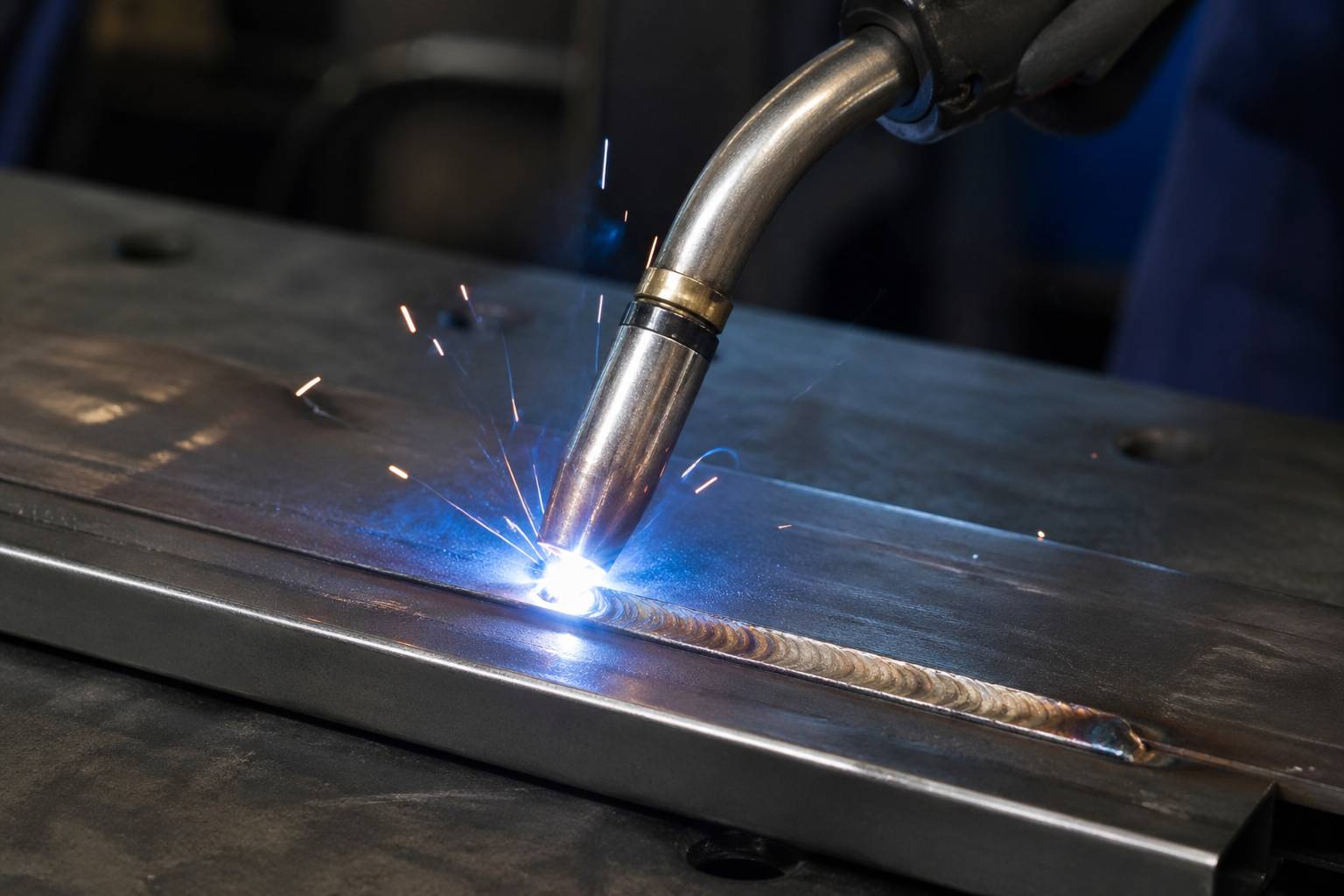

Ilustračný obrázok bol generovaný pomocou nástroja ChatGPT (OpenAI). Obrázok slúži len na vizuálnu ilustráciu a nemusí zobrazovať skutočný produkt.
